Технічні характеристики
Площа різання: 3000 * 1500 мм
Швидкість різання: 30 м / хв
Підтримується графічний формат: AI, PLT, DXF, BMP, LAS, DXP
Застосування: Лазерне різання
Стан: Новий
Товщина різання: 0-30мм
ЧПУ чи ні: Так
Режим охолодження: Водяне охолодження
Програмне забезпечення для управління: Cypcut
Місце походження: Аньхой, Китай (материк)
Сертифікація: CE, ISO, SGS, CCC
Гарантія: 1 рік
Лазерне джерело: IPG / Raycus / nNIGHT / MAX
Ріжуча головка: Precitec / Raytools / OSPRI / WSX
Тип сервоприводу: Серводвигун
Система охолодження: вода Chilller
Потужність лазера: 500/750/1000/1500/2000 / 3000w або налаштована
Робоча зона: 1500 * 3000мм
Ріжучі матеріали: вуглецева сталь / нержавіюча сталь / алюміній / мідь
Електрична складова: французький Шнайдер
Система передачі: YYC
Застосування продукту

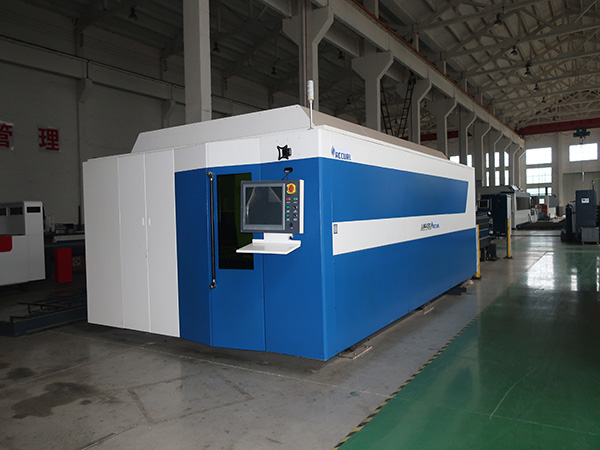

CL-G3015A Машина для лазерного різання волокон з ЧПУ є повним набором обладнання для лазерного різання, яке інтегровано з волоконним лазером, холодильними пристроями, ріжучими волокнами, ріжучими верстатами, системою управління, системою водопостачання, системою видалення повітря і так далі. Вся машина приймає фіксовану заготовку і рухому конструкцію порталу. Це двовісний, трьохкоординатний верстат з ЧПУ для лазерного різання. З-поміж них осі XY зв'язування реалізує плоску ріжучу подачу Z вісь плаваючої поверхні відстеження заготовки. Чотири ЧПУ валів обладнання керуються прокатковими напрямними, а ріжуча пластина X, Y, Z осі приводиться в рух сервоприводом змінного струму, серед яких осі X, Z керуються стійкою сервоприводу змінного струму. Основний ліжко, Y вал приймає сталеву балку конструкції, динамічні характеристики, серед яких лазерна ріжуча головка, AC серводвигун, кулькова гвинтова пара, прокатка пара керівництво, редуктор, передач і стійку пари все вибирають відомий бренд. Система ЧПУ приймає спеціальну чисельну систему управління для вітчизняних брендів, налаштовує професійне програмне забезпечення для контролю різання та допоміжне програмне забезпечення для програмування. Компактна конструкція, достатня жорсткість, висока надійність і висока ефективність різання.
Машина для лазерного різання волокон з ЧПУ підходить для різання нержавіючої сталі, вуглецевої сталі, легованої сталі, кремнієвої сталі, оцинкованої сталевої пластини, алюмінієвого сплаву, титанового сплаву та інших металевих матеріалів.
Основні риси
1. Переміщення козлової балки здійснює нову конструкцію, а також новий процес виробництва, який зберігає стабільність при високому прискоренні і виготовляє алюмінієвий сплав екструзії з великою шириною довжини. Це зменшило на 12% вагу і збільшило на 20% жорсткість, порівнюючи відливання балки.
2. Система ЧПУ, написана з інтерфейсом взаємодії людини з комп'ютером, який приймає китайське та англійське програмне забезпечення для управління, зробило операцію більш простою та зручною.
3. Площа різання з широким баченням, оскільки є три відкриті сторони, які полегшують завантаження та вивантаження сировини. Його можна застосовувати в різних місцях.
4. Перегородка, що використовується в електричному шафі управління, може відповідати різним просторовим розташуванням.
5. Камера різання використовує рухому сітку, щоб точно реалізувати нескінченне різання і зберегти як матеріал, так і час різання.
6. Структура видалення пилу на базовій частині набуває більшої ефективності, оскільки приєднане пристрій зроблено фурмером дуже близько до площі різання. Це також зробило пристрій для видалення пилу, уникаючи лазера, щоб забезпечити тривалий термін служби.
7. Ця спеціально розроблена лазерна ріжуча головка може робити високоефективну різання матеріалу в певній товщині завдяки регулюванню фокусної відстані, діаметру фокусу та області різання балок, сильної потужності, навантаження матеріалу як спереду, так і ззаду; економити час.
Технічні параметри
Діапазон різання (мм) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
Х осі х (мм) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Ход осі Y (мм) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Ход осі Z (мм) | 300 | 300 | 300 | 300 | 300 | |
Точність позиціонування осі XY (мм) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Точність повторного положення (мм) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Потужність лазера (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Наша служба
Попереднє обслуговування
* Довідкова та консультаційна підтримка.
* Підтримка тестування зразків.
* Переглянути нашу фабрику.
Післяпродажне обслуговування
* Навчання, як інсталювати машину, навчити користуватися машиною.
* Інженери доступні для обслуговування техніки за кордоном.
