Технічні характеристики
Швидкість різання: 80 м / хв
Підтримується графічний формат: DWG, DXF
Застосування: Лазерне різання
Стан: Новий
Товщина різання: 0-25мм
ЧПУ чи ні: Так
Режим охолодження: Водяне охолодження
Програмне забезпечення для управління: Cypcut
Місце походження: Китай Аньхой (материк)
Фірмове найменування: ACCURL
Сертифікація: CE, ISO, SGS

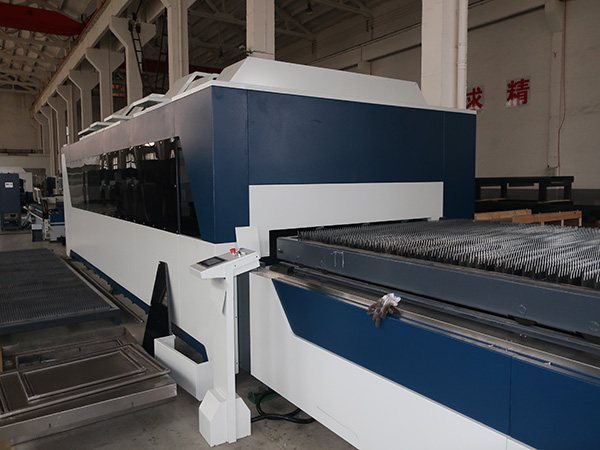

Найменування продукту: Fiber Laser Tube & Plate cutter
Блок живлення: 5000 Вт / 700 Вт / 750 Вт / 800 Вт / 1000 Вт / 1200 Вт / 2000 Вт
форма різання: пластина і труба
Робоча область: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Тип: Волоконний лазер
Максимальна швидкість положення: 80 м / хв
Діаметр різання труб: 30мм-220мм
Довжина різання труб: менше 6м
X, осі позиції осі Y: 0,05 мм
Точність повторюваності осей X, Y: 0,025 мм
Післяпродажне обслуговування: Інженери доступні для обслуговування техніки за кордоном
Переваги волоконно-лазерного різання:
1. Відмінна якість шляху: менша лазерна точка і висока ефективність роботи, висока якість.
2. Висока швидкість різання: швидкість різання в 2-3 рази перевищує таку ж потужність лазерної різальної машини.
3. Стабільний біг: прийняти верхній світ імпортованих волоконних лазерів, стабільну роботу, ключові частини можуть досягати 100 000 годин;
4. Висока ефективність для фотоелектричного перетворення: Порівняйте з CO2 лазерного різання, волокно лазерного різання машини в три рази фотоелектричного перетворення ефективності.
5. Низька вартість: економія енергії та захист навколишнього середовища. Коефіцієнт фотоелектричного перетворення досягає 25-30%. Низьке споживання електроенергії, це лише близько 20% -30% від традиційної СО2-лазерної різальної машини.
6. Низьке обслуговування: волокно лінії передачі не потрібно відбивати об'єктив, заощадити витрати на технічне обслуговування;
7 Прості операції: волоконна лінія передачі, відсутність регулювання оптичного шляху.
Технічні параметри
Ефективна робоча область (мм) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Максимальний діаметр труби | 200 мм (можна налаштувати на 600 мм) | ||
Довжина труби | 6мм | ||
Ход осі Z | 120 мм | ||
Максимальна швидкість позиції | 60 м / хв | ||
Точність положення осі X, Y | 0,05 мм | ||
X, Y точність повторюваності | 0,025 мм | ||
Джерело лазера | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Вуглецева сталь | ≤10мм | ||
Нержавіюча сталь | ≤ 4 мм | ||
Алюміній | ≤ 4 мм | ||
Стандартна конфігурація
Блок живлення | Raycus / IPG | ||
Волоконно-ріжуча головка | Raytool | ||
Корпус машини | TAYOR | ||
Перехрестя | TAYOR | ||
Робочий стіл | TAYOR | ||
Коробка передач | Вершина | ||
X, Y Стійка і шестерня | Швеція Лінден | ||
Кульковий гвинт | Тайвань Hiwin | ||
залізниця | Тайвань Hiwin | ||
Пневматична система | Японія SMC | ||
охолоджувальна система | Тейор | ||
Електричні компоненти | Шнайдер | ||
Система управління | CypCut | ||
Сервопривід змінного струму і драйвер | Яскава | ||
Програмне забезпечення CAD / CAM | Smart Nest professional | ||
Параметр різання(Потужність лазера 700 Вт у випадку)
Потужність лазера (Вт) | Матеріал | Товщина (мм) | Швидкість (м / хв) | Різка газу |
700 Вт | Нержавіюча сталь | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700 Вт | Вуглецева сталь | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Загальна вартість електроенергії
Елементи | Потужність (кВт) | Загальна потужність (кВт / год) | Загальна вартість (дол. / Год.) |
Лазер | 2.9 | . 20.9 | USD2.0 (Обліковий запис для загальної завантаженості 60%) |
машини | 9.5 | ||
охолоджувач | 4.5 | ||
Повітряний компресор | 4 |
Вартість газу
Тип газу | Ціна (USD / циліндр) | Місткість (мін. / Циліндр) | Вартість (USD / H) | Примітка |
O2 | 2.5 | 60 | 2.5 | 1мм з вуглецевої сталі |
N2 | 4.2 | 15 | 16.5 | 1мм з вуглецевої сталі |
Рідина N2 | 55 | 120 | 4.5 | 1мм з нержавіючої сталі |
Повітря | 1.1 (повітряний компресор) | з менш 2 мм вуглецевої сталі, якість різання |
Умови встановлення
Персонал продавця буде контролювати установку таким чином:
1) монтаж і монтаж
2) Позиціонування машини та робочий стіл
3) Запуск кабелів і шлангів від точки входу в службу
4) Підключення електричних кабелів і газових шлангів до машини
Терміни навчання
Після введення в експлуатацію технік-продавець розпочне навчання.
Замовник повинен забезпечити достатньо матеріалу та витратних матеріалів для забезпечення задовільного завершення навчання.
Тренінг буде складатися з наступних речей:
1) Огляд машини
2) Функції управління та функціонування
3) Технічне обслуговування та регулювання
4) Керував роботою машини
Підготовка оператора машини здійснюється одночасно з монтажем та введенням в експлуатацію, тому персонал повинен бути доступним у будь-який час.
